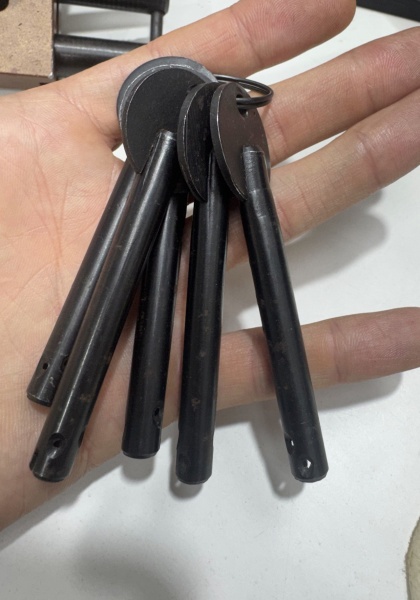

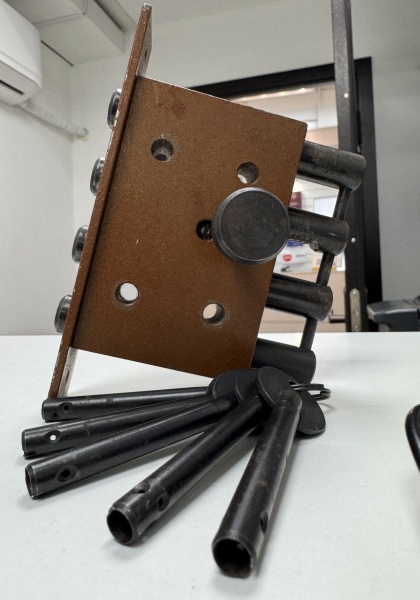

Замок врезного типа, произведенный в Санкт-Петербурге в 90-е гг. Какой-либо информации о нем в интернете мы вообще не нашли, поэтому хотели бы восполнить этот пробел. Никаких паспортов или упаковки, к сожалению, не сохранилось, однако сам замок в отличном рабочем состоянии с полным комплектом ключей к нему, все 5 воронёных ключей висят на заводском воронёном кольце, очевидно, что замок никогда не стоял в дверях и не использовался. Этот замок до сих пор стоит в квартирах у некоторых горожан, редко, но еще приходят люди с просьбой изготовить к нему ключи.

Первое что впечатляет взяв его в руки - это его масса, несмотря на свои маленькие габариты она составляет около 1600 граммов. Все элементы запорного устройства, кроме механизма секретности, выполнены из стали, в том числе и ключи. Корпус замка покрыт порошковой антикоррозийной краской коричневого цвета, ригеля, поворотная ручка и ключи воронёные – это технология создания на металле тонкой оксидной плёнки, которая защищает его от коррозии, сейчас на замках она применяется редко, однако раньше многие производители применяли такой способ защиты.

Что касается его габаритов, то расстояние от торцевой планки до центра отверстия под ключ равна 55 мм., размеры торцевой планки – 155/30/3.7 мм, размеры корпуса замка – 105/68/22 мм.

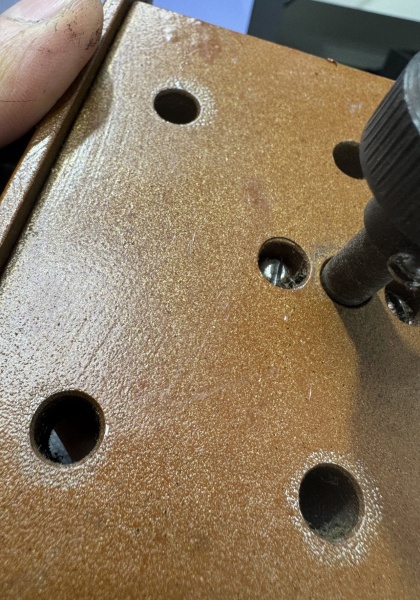

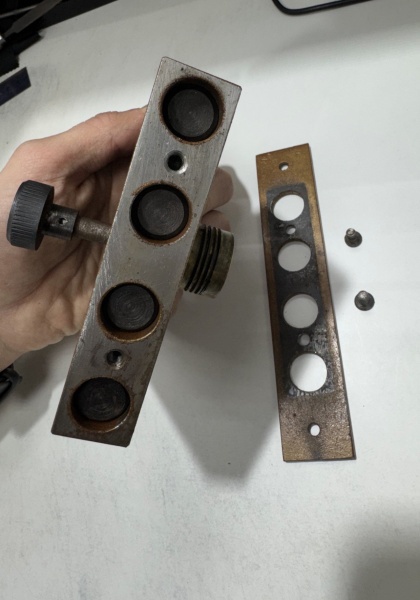

Торцевая планка съемная и к корпусу крепится двумя винтами м5 с потайной головкой, имеет 2 отверстия на одной оси для крепления замка к двери винтами м4.

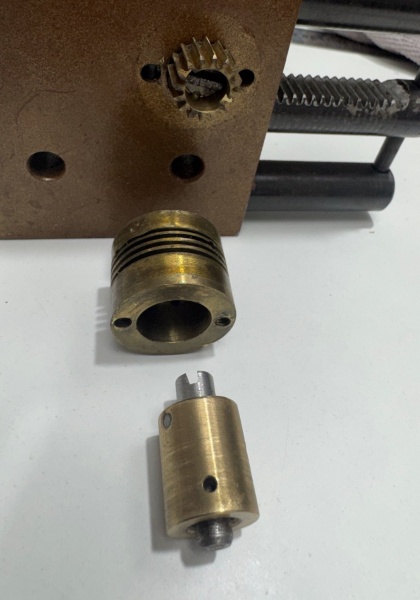

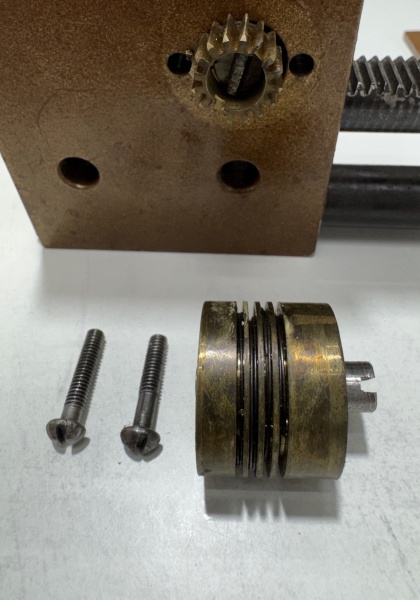

Сам механизм секретности похож на современный круглый скандинавский тип, он представляет из себя латунный цилиндр диаметром 27 мм. и высотой 21 мм., к корпусу замка он крепится всего 2 винтами, такой цилиндр так же как и другие не должен сильно выступать на полотно двери, чтобы избежать его вырывания или других разрушающих воздействий, в идеале он должен быть защищён какой-либо броненакладкой. На поверхности цилиндра по всей его окружности 4 канавки, на которых крепятся возвратные пружинные проволоки, эти проволоки проходят по окружности всего корпуса механизма и удерживают стопорные штифты.

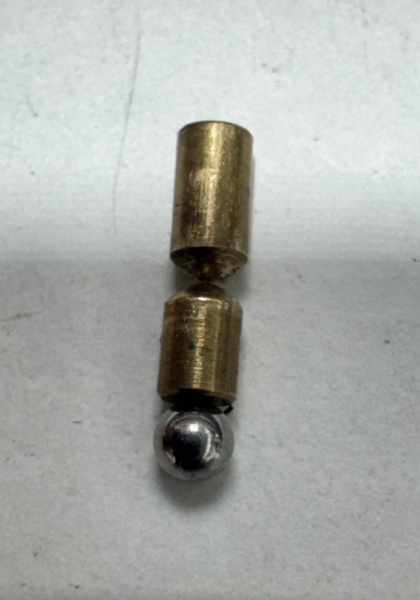

​​​​​​​В цилиндре 4 радиально расположенных канала под штифты, в каждом из которых по 2 латунных штифта с фасками в месте соприкосновения друг с другом, фаски довольно высокие, приблизительно 0.5 мм, верхний штифт длиной 4 мм, нижний 3 мм, диаметр каждого 2 мм, еще ниже этой пары установлены стальные шарики диаметром 2 мм, которые являются теми кодовыми элементами, которые и вступают во взаимодействие с ключом, это отличное решение, снижающее вероятность износа важнейших элементов механизма, которые постоянно подвергаются трению, такой же принцип реализован в цилиндрах Барьер от Поливектора.​​​​​​​​​​​​​​

Сердечник цилиндра так же имеет 4 канала под штифты, один постоянный штифт для зацепления с ключом, благодаря которому он вращается и приводит в действие запорный механизм, штифт для установки ключа диаметром 6 мм., расстояние между штифтом и цилиндром равняется 0.7 мм, что сильно затрудняет введение в скважину каких-либо инструментов, передача крутящего момента происходит посредством профильного соединения сердечника с зубчатым колесом.

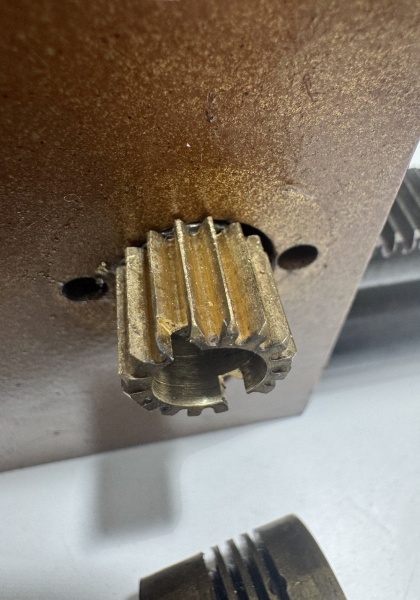

Само зубчатое колесо латунное, имеет 16 зубьев с эвольвентной формой, именно оно преобразует вращательное движение ключа в поступательное движение ригелей, таким образом в замке реализован принцип реечной передачи, которое обеспечивает идеальную плавность работы замка.

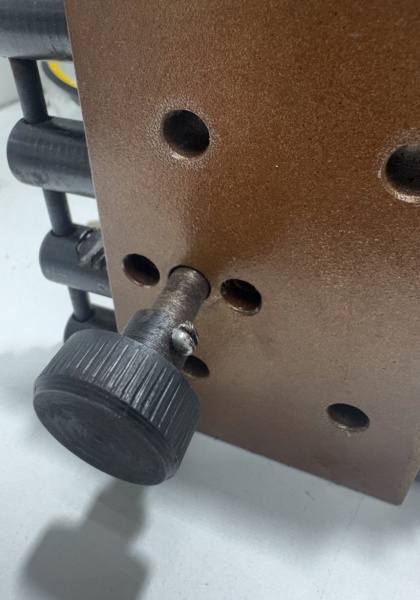

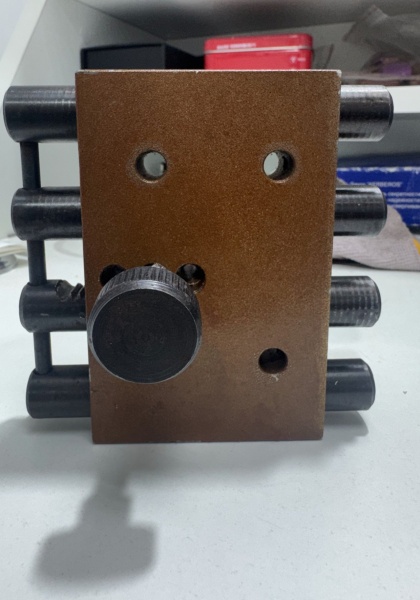

С внутренней стороны зубчатое колесо управляется подпружиненной поворотной ручкой, для того, чтобы выдвинуть ригеля её необходимо потянуть на себя и произвести вращательное движение.

В замке 4 ригеля цилиндрической формы, которые проходят сквозь мощный корпус всего замка, обеспечивая тем самым колоссальную защиту при попытках взлома методом отжима. Диаметр каждого ригеля 16 мм, длина 106 мм., торцы имеют фаску. Ригеля соединены между собой стальным стержнем диаметром 5 мм, который упирается в корпус замка при выдвижении ригелей, таким образом выступая в качестве ограничителя выхода ригелей из корпуса. На одном из ригелей есть зубчатая рейка, которая приводится зубчатым колесом, этот же ригель через соединительный стержень тянет за собой остальные 3.

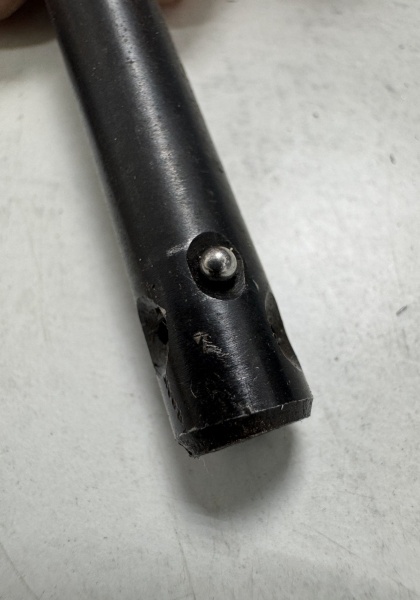

Ключи трубчатые полые, внешний диаметр ключа 7.9 мм, толщина стенок трубки 0.7 мм, на кончике имеют паз, который входит в приводной штифт в сердечнике цилиндра, по радиусу трубки 4 отверстия с фасками, куда устанавливаются стальные кодовые шарики, диаметр отверстий 1.5 мм, меньше, чем диаметр шариков. Ключи довольно необычные и не все мастерские делают их, это препятствует быстрому изготовлению ключей, если злоумышленник попытается сделать дубликат за короткое время.

Замок может устанавливаться как на правые, так и на левые двери, никаких проблем с его эксплуатацией не будет.

Все эти конструкторские решения дают основание полагать, что замок отлично препятствует различным интеллектуальным и силовым методам взлома замка, слабым местом его является, пожалуй, сам цилиндр, который подвержен угрозам вырывания или высверливания, но при правильной установке и дополнительной защите, их можно нивелировать.
