Замок Лидер от завода «Электросила»

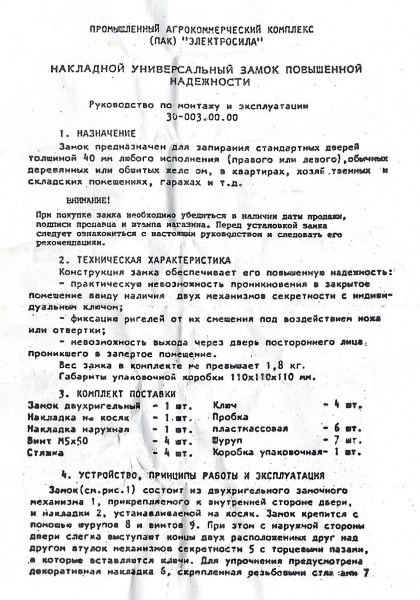

Во-первых, уважаемые читатели, не знаю откуда взялось название «Лидер», ни на коробке, ни в паспорте, ни на самом замке нигде не указано данное название, но в профессиональной среде его называют именно так. В паспорте же его называют накладным универсальным замком повышенной надёжности.
Замки производились в Санкт-Петербурге в 90-е гг. на заводе «Электросила». Конкретно этот замок произведен аж 25 ноября 1997 г. Сохранилась даже коробка, где указан адрес производителя, гарантийный срок в 1.5 года и изображения замка. Примечательно, что ключи на них, по всей видимости, латунные, так же как и корпус механизма секретности, на руках же у нас стальные ключи и корпус, вероятно, что производились они в разных исполнениях.

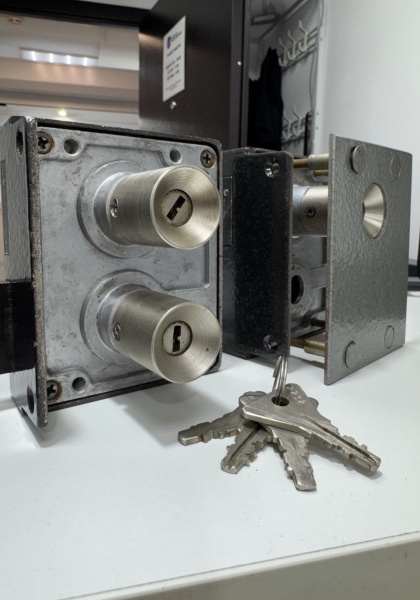

Данный замок мог быть 2 типов: двухригельный с двумя механизмами секретности и поворотной ручкой и одноригельный с одним механизмом секретности и без поворотной ручки. Очевидно, что первый тип преимущественно использовался в жилых помещениях, где есть необходимость запираться изнутри, а второй – в нежилых, где есть смысл ограничить управление замком изнутри, чтобы не допустить выход из помещения злоумышленника, пробравшегося не через дверь.

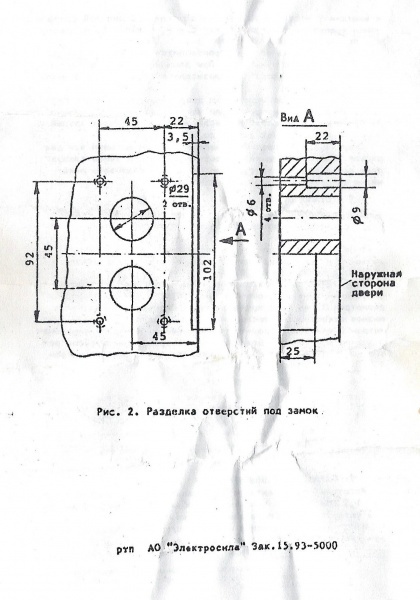

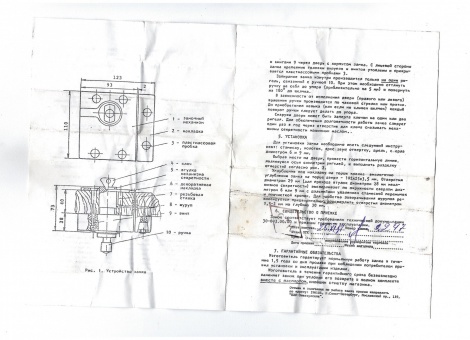

Замок накладной, предусмотрен для 40 мм дверей левого или правого исполнения, для данного замка с дисково-рамочным механизмом вариант его установки не имеет значения и никак не скажется на эксплуатации. С габаритами можно ознакомиться по чертежу в паспорте.

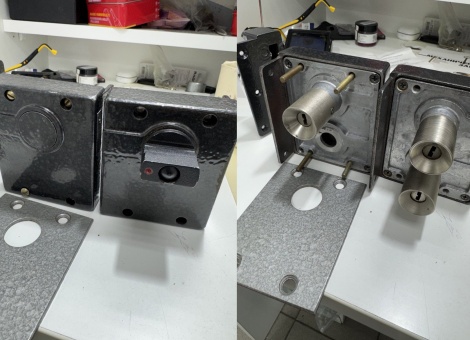

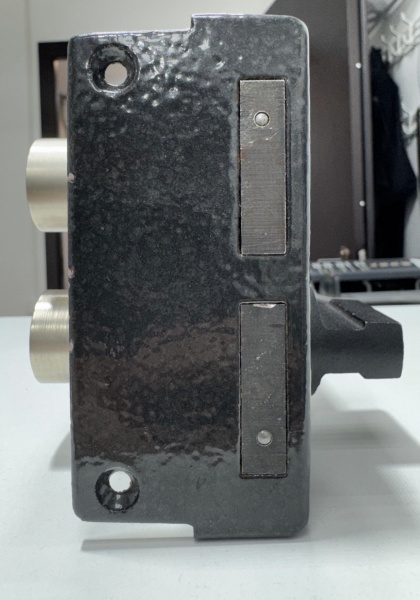

Корпус замка и его крышка сделаны из алюминиевого сплава – такой металл не сможет долго противостоять попыткам взломать его отжимом, к торцу двери он крепится всего 2 саморезами, отверстия для которых расположены у края планки на одной оси. С фронтальной части замок имеет 4 отверстия для крепления.

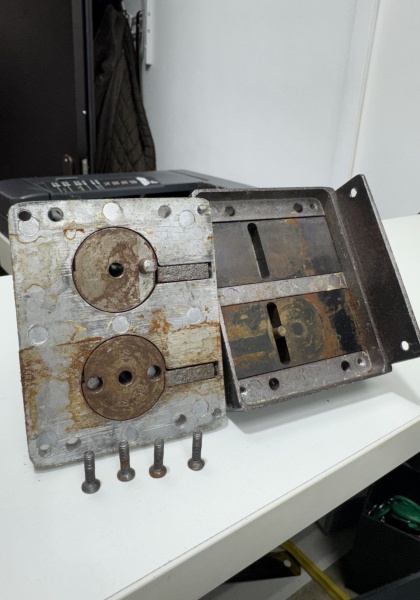

Крышка корпуса крепится 4 винтами, под ней мы видим исполнительный механизм замка: 2 ригеля и приводные диски со штифтами, сопрягаемые поверхности которых имеют заводскую смазку.

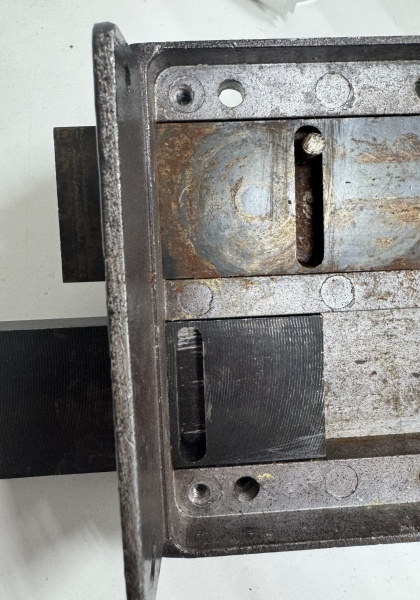

Ригели стальные и имеют форму параллелепипеда, размеры которого 88 × 35 × 9 мм., для защиты от перепиливания в тело каждого из них запрессован штифт диаметром 3 мм, суммарная площадь поперечного сечения равна 630 мм2. Максимальный вылет ригелей из корпуса составляет 25 мм, т.е. большая часть остается в корпусе. В комплекте к замку идёт ответная планка закрытого типа, которая также как и корпус сделана из алюминиевого сплава.

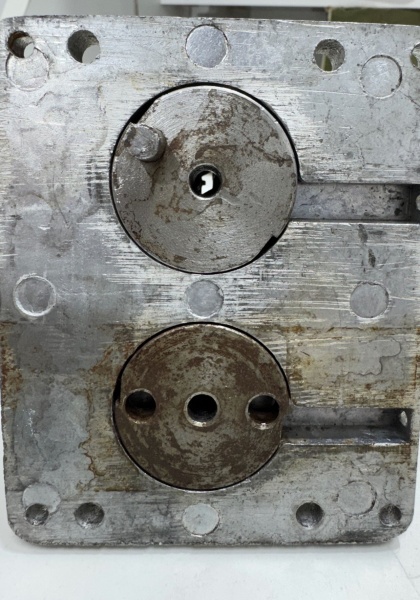

Привод осуществляется посредством стальных штифтов диаметром 6 мм, а сами штифты установлены на приводные диски, которых в замке 2, один из них соединен как с механизмом секретности, так и с поворотной ручкой, а второй только с механизмом секретности. Именно этот штифт выполняет функцию запирания замка, и в этом контексте он напоминает такую важную деталь в сувальдных замках как стойка хвостовика засова.

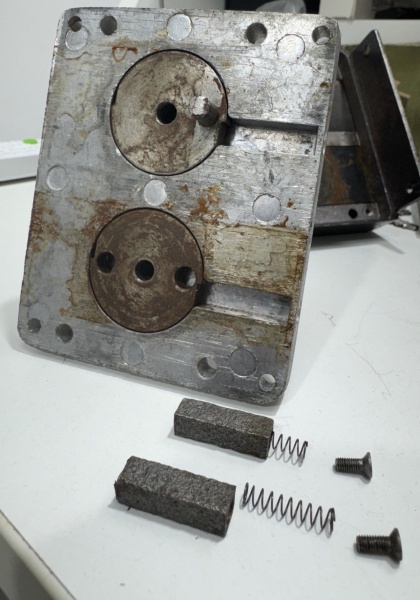

На приводных дисках по 2 упора, куда под давлением пружины входят стопорные планки, которые выполняют функцию блокираторов обратного хода, таким образом ключ в замке может работать только в одностороннем режиме по часовой стрелке. Смысл этого механизма в том, чтобы после запирания или отпирания человек имел возможность, во-первых, получить обратную связь о положении запорного ригеля - запорные планки дают щелчок после установки в упоры дисков, если же прокручивать ключ без щелчка, то не всегда можно понять в каком положении находится ригель, так как при прокручивании ключа ригель постоянно заходит и выходит из корпуса замка, во-вторых, что вытекает из первого, чтобы владелец мог быстро вытащить ключ, т.к. вытаскивается он после установки дисков цилиндра в определённое положение. Сама запорная планка представляет из себя квадрат в сечении 7 на 7 мм, сделана из стали, поверхность которой имеет высокий уровень шероховатости, в теле планки имеется отверстие куда входит спиральная пружина, которая с другого конца насаживается на винт.
Сам механизм секретности представляет из себя симбиоз дискового и рамочного механизмов. В данном замке их два, работают они независимо друг от друга, но управляются одним ключом. С дисковым механизмом его роднит тот факт, что набор кода происходит посредством поворота ключа, на котором нарезанные под углом секреты выставляют кодовые элементы в необходимое положение. Тут нет балансира как в классических дисковых механизмах, соответственно на элементах секретности нет и пазов под балансир. С другой стороны, этот цилиндр напоминает двусторонний рамочный механизм, каждая шайба, если ее можно так назвать, имеет 2 рамки, выступающие за корпус, в таком положении цилиндр провернуть нельзя, замок заблокирован, если же посредством поворота ключа все рамки выстраиваются на линию разграничения цилиндра и корпуса, то замок разблокируется. Однако от рамочного механизма его отличает отсутствие пружин.

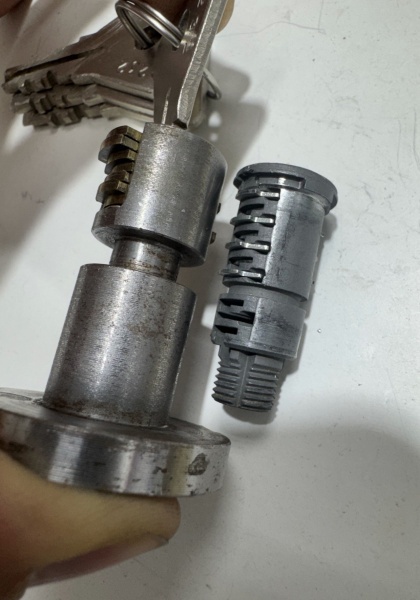

На данном фото цилиндры замка Электросила и обычного рамочного, который устанавливают обычно на шкафчики и ящики. Если в дисковом механизме главным элементом секретности является положение пазов на дисках под балансир, которые расположены под разными углами, то тут секретность задают высоты рамок, которые упираются во втулку, поэтому этот цилиндр в большей степени рамочный, нежели дисковый.

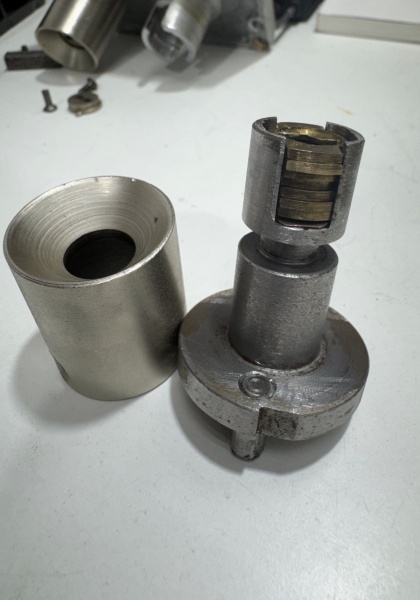

Сама втулка, в которой лежат кодовые элементы покрыта стальным колпаком цилиндрической формы, который крепится двумя винтами, колпак имеет коническое углубление. По всей видимости какого-то утилитарного назначения это углубление не имеет, но зато оно создает отличную площадку для установки в него сверла и задаёт ему направление.

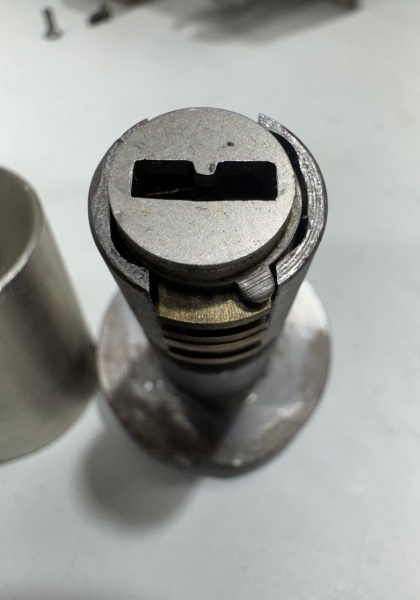

Ключ замка не риверсивный и его необходимо вставлять только в одном положении, поэтому под колпаком установлен диск выполняющий функцию позиционирования ключа, в нём есть отверстие для ключа с небольшим выступом, диск стальной и он не крутится вокруг своей оси как в большинстве цилиндров, поэтому это также облегчает задачу высверливания механизма.

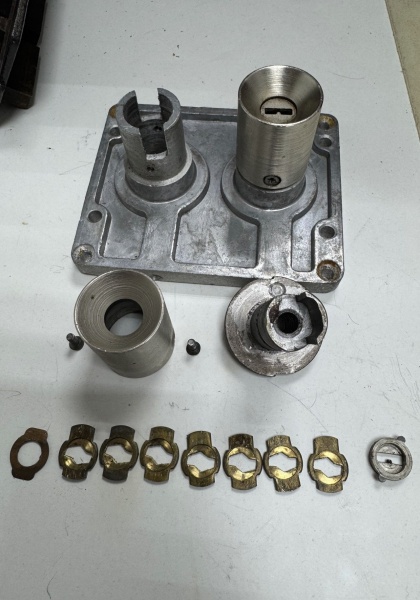

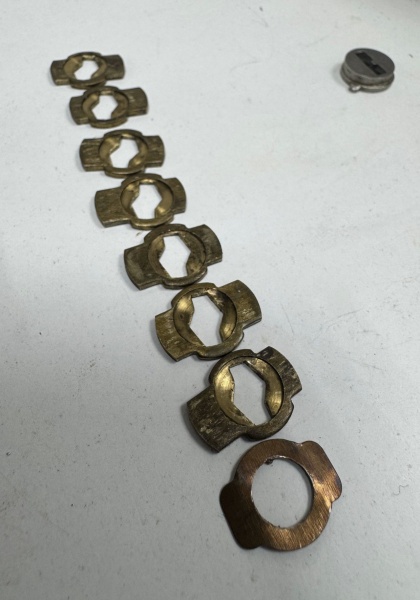

Втулка, в которой собраны рамки имеет единую конструкцию с приводным диском. Рамок в цилиндре 7, прокладок между ними нет, по форме их всего 2 типа, однако каждая сторона одной рамки имеет 2 типоразмера, таким образом в зависимости от того, как установлен диск, типоразмеров у данного цилиндра 4. Исходя из этих данных можно рассчитать секретность, которая составляет 16384 комбинаций. Каждая латунная рамка имеет толщину 1.5 мм, внутреннее отверстие у них у всех одинаковое. На дне стакана есть одна немного изогнутая прокладка, по всей видимости это сделано, чтобы ограничить контактную поверхность со стальным дном, снизив тем самым износ от сил трения.

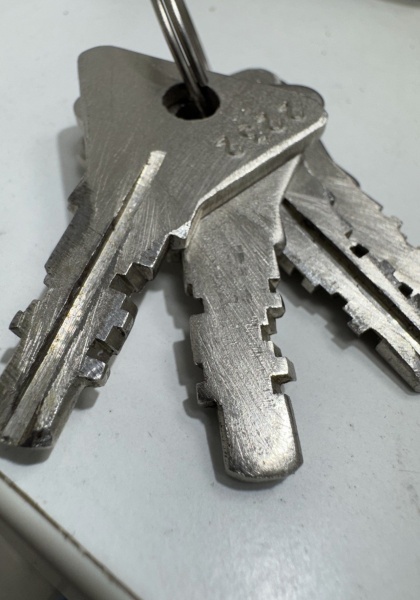

Ключи имеют уникальный вид, в нашем случае они стальные, но были версии замков и с латунными, в данном типе цилиндра это не имеет большого значения, секретность на них с двух сторон, при повороте ключа в цилиндре взаимодействие с рамками происходит сразу двумя сторонами. Ввиду того, что внутреннее отверстие всех рамок имеет одинаковые размеры, суммарный размер противоположных секретов также одинаковый. Набор кода происходит поворотом ключа на, примерно, 20 градусов, в остальные 160 градусов происходит поворот приводного диска и отпирание замка. На ключах есть направляющий паз, именно он позволяет правильно позиционировать ключ в скважине. На кончике ключа имеется фаска, позволяющая установить ключ в стакан до конца.
В целом замок довольно посредственный в контексте охранных свойств, но живучий, прошло около 30 лет с момента их выпуска, а они еще стоят у людей на дверях, ломаться там нечему, ни ключи, ни рамки не изнашиваются. Замок подвержен силовым методам взлома, в России большая часть проникновений происходит именно посредством разрушения замка. Хлипкий корпус из алюминиевого сплава, всего 2 точки торцевого крепления, малый вылет ригелей, отличные условия для высверливания механизма секретности, все это делает замок язвимым. Не защищен он и от интеллектуальных методов вскрытия: создавая натяг на приводной диск, рамки выставляются отмычками в необходимое положение.
