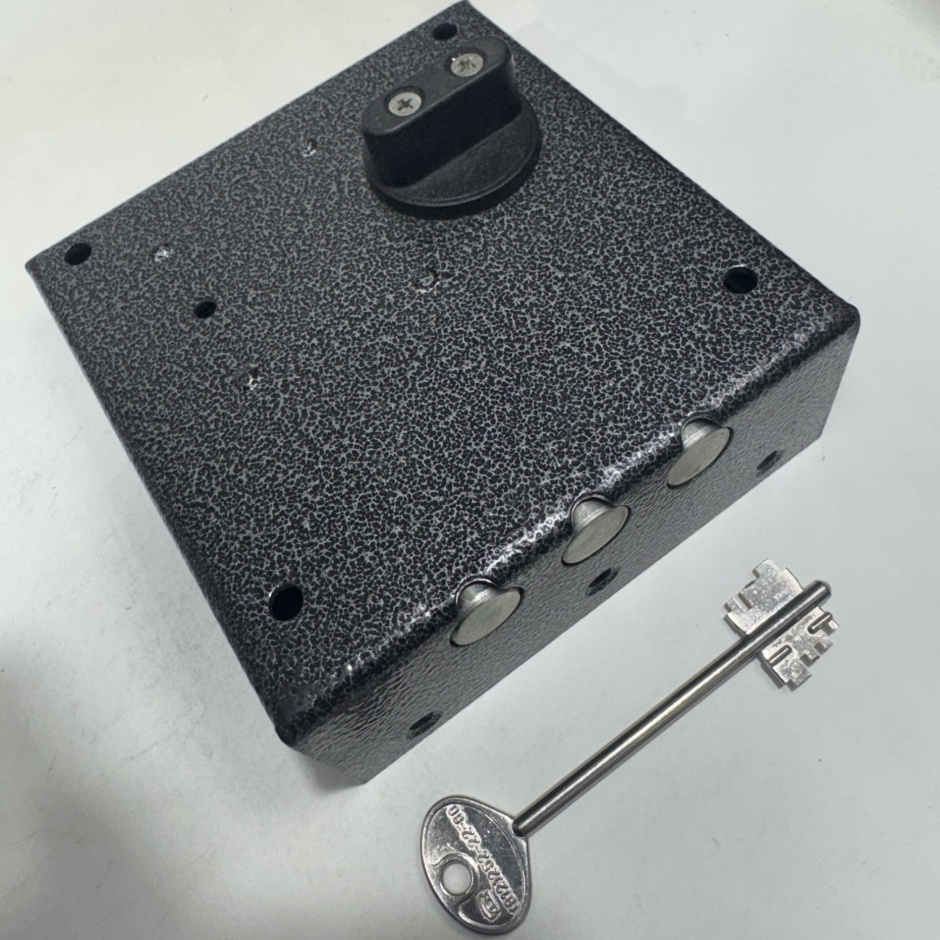

Замок накладной с сувальдным механизмом секретности, назван Керберосом по имени трехголового пса из древнегреческой мифологии, который охранял царство мертвых. Произведён в Санкт-Петербурге. Правых и левых замков не предусмотрено, поэтому при установке на определенный тип дверей замок устанавливается перевернутым, сувальды и пружины в таком положении будут под ключом.  В Керберос 112 серии 2 типа приводных элемента: с внешней стороны он управляется индивидуальным ключом, а с внутренней стороны пластиковой поворотной ручкой, которая в свою очередь приводит в движение постоянный ключ внутри корпуса замка.

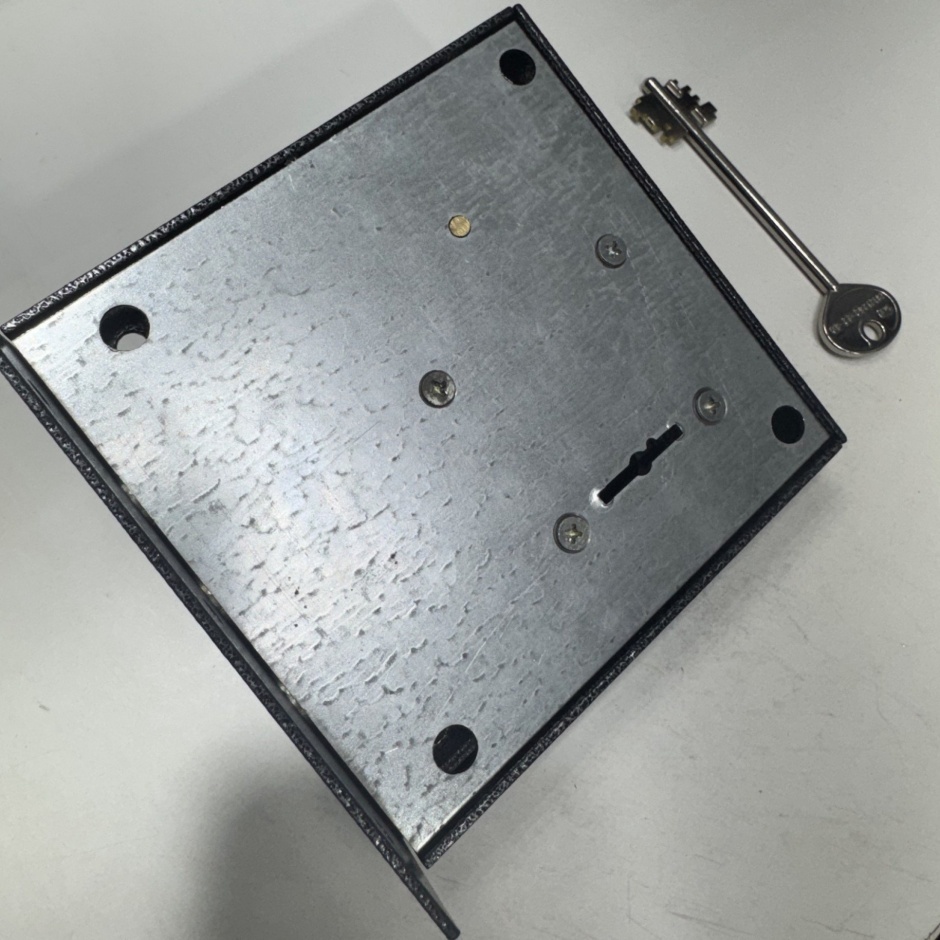

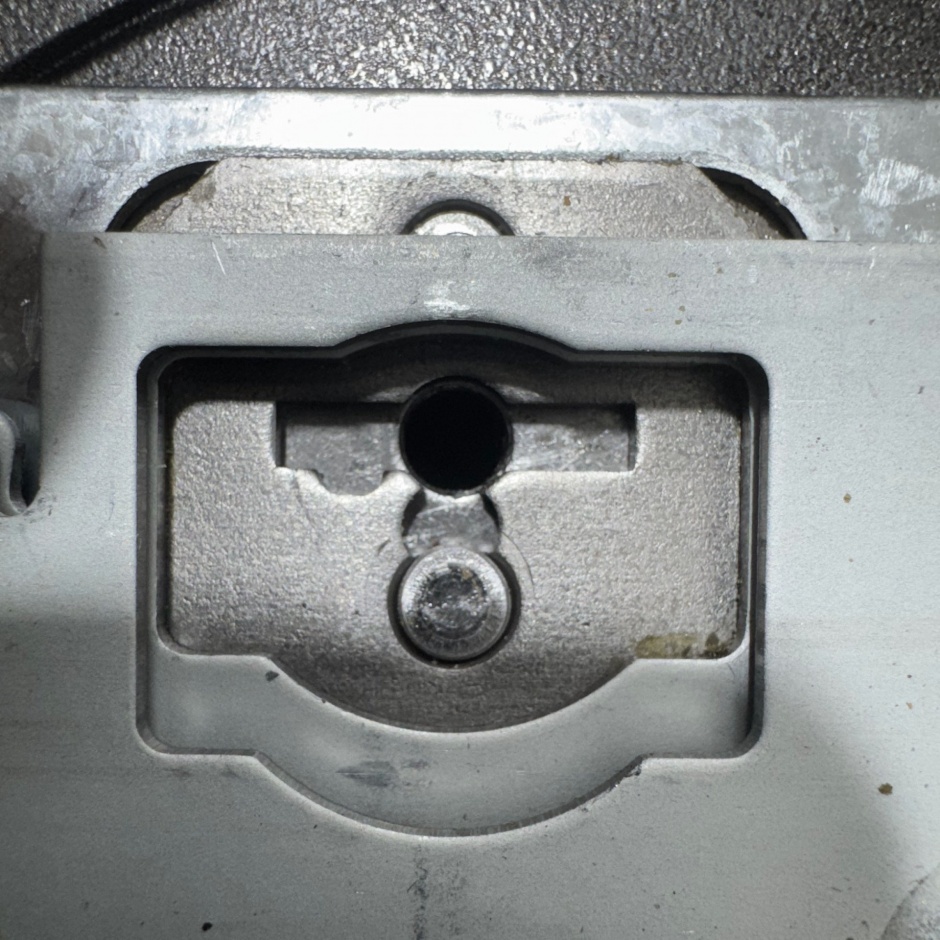

Толщина стальной крышки корпуса 1.5 мм., сам корпус замка изготовлен из листовой стали толщиной 2.20 мм, который имеет коррозийно-стойкое покрытие в виде порошковой краски. На корпусе 3 отверстия для торцевого крепления и они разнесены по сторонам, что придаёт большую устойчивость при силовых методах взлома, для фронтального крепления предусмотрено 4 отверстия. Крышка корпуса фиксируется 4 винтами м4 с потайной головкой. Профиль скважины самый распространенный и не имеет особенностей. Сквозного отверстия ключевой скважины нет, но с противоположной стороны от скважины есть отверстие диаметром 5 мм, где происходит позиционирование кончика ключа.

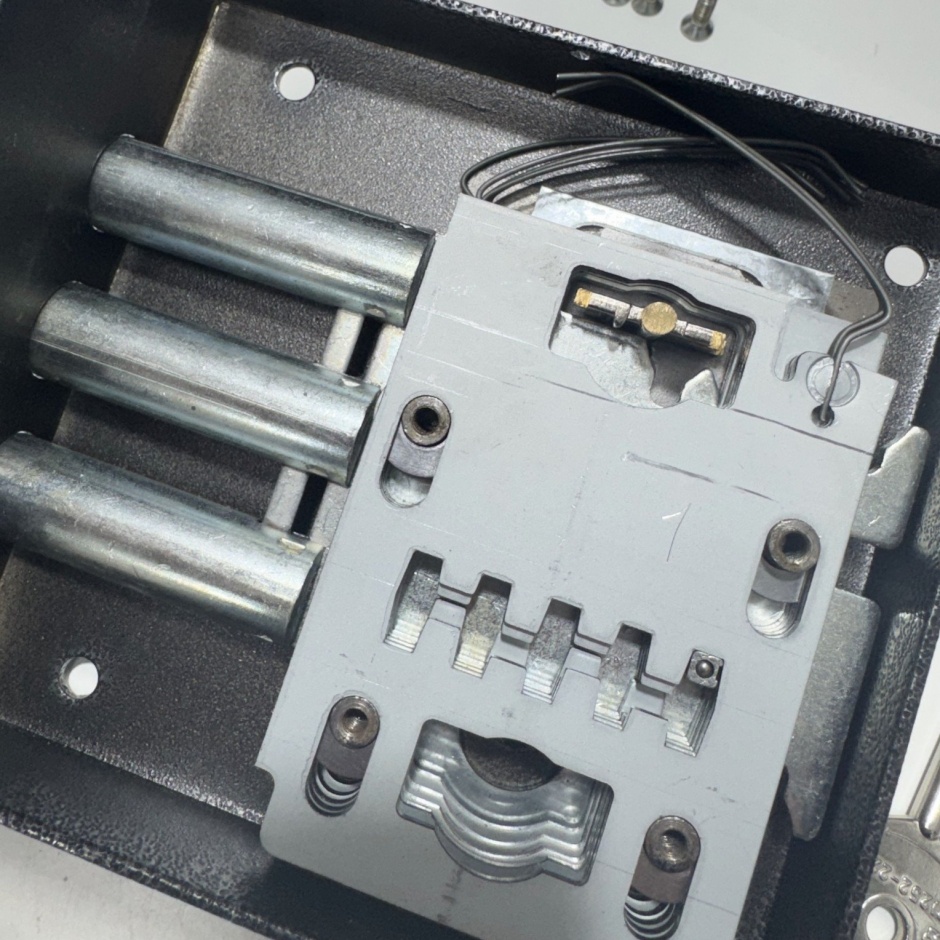

В замке симметричное расположение сувальд: 4 до засова и 4 после., такая компоновка предпочтительней, чем одностороннее расположение, т.к. не создаётся консольных нагрузок на стойку и усилие сувальд распределяется по всей длине стойки, что защищает замок от некоторых интеллектуальных и силовых методов взлома.

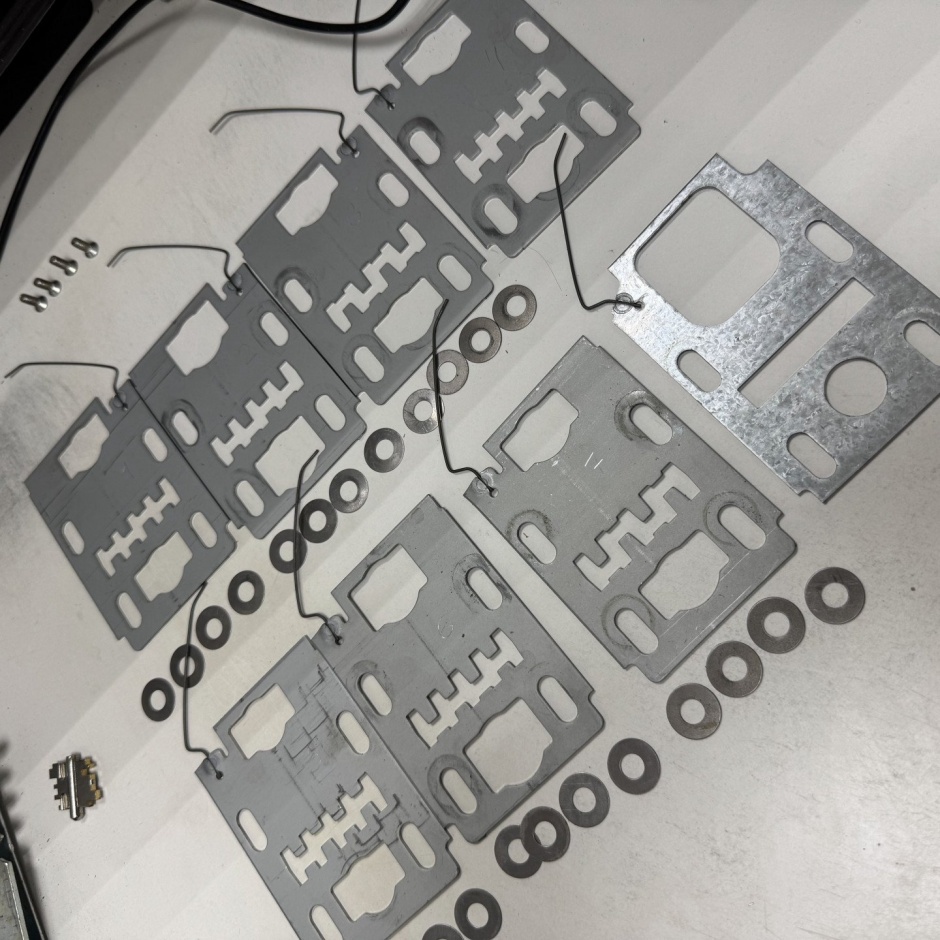

Сувальды в разобранном состоянии.

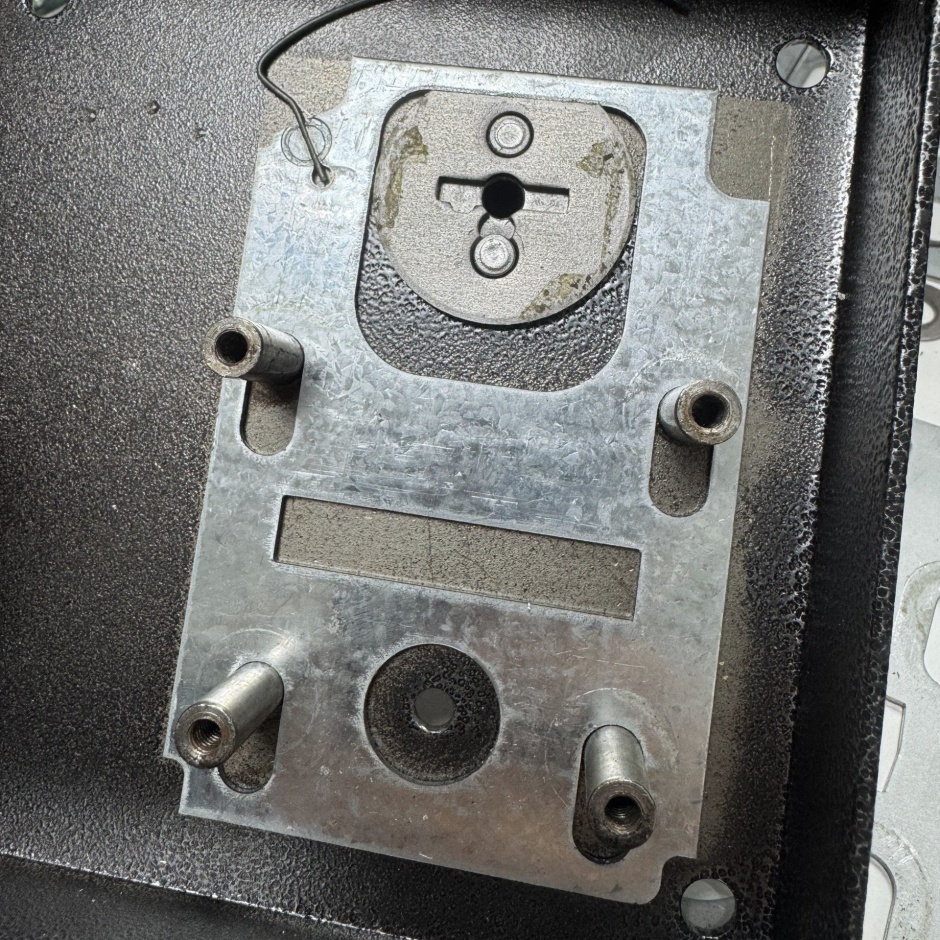

​​​​​​​Последняя некодовая сувальда с поворотным фланцем.​​​​​​​

7 из 8 сувальд кодовые, одна сувальда, последняя, используется для блокирования работы внешнего ключа при т.н. «ночном» режиме посредством установки поворотной ручки на 1 или 3 полуоборота. Толщина сувальд 1.5 мм, изготовлены из стали, на кромках есть небольшие следы штамповки. Сувальды с плоскопараллельным перемещением, которые базируются на 4 направляющих штифтах, которые в то же время выполняют функцию дистанционных втулок для крышки замка, посадка не имеет люфтов. В каждой сувальде по 2 рабочих закраины оконного типа, причем ширина окна имеет 2 типоразмера – 18.10 мм и 22.10 мм.​​​​​​​

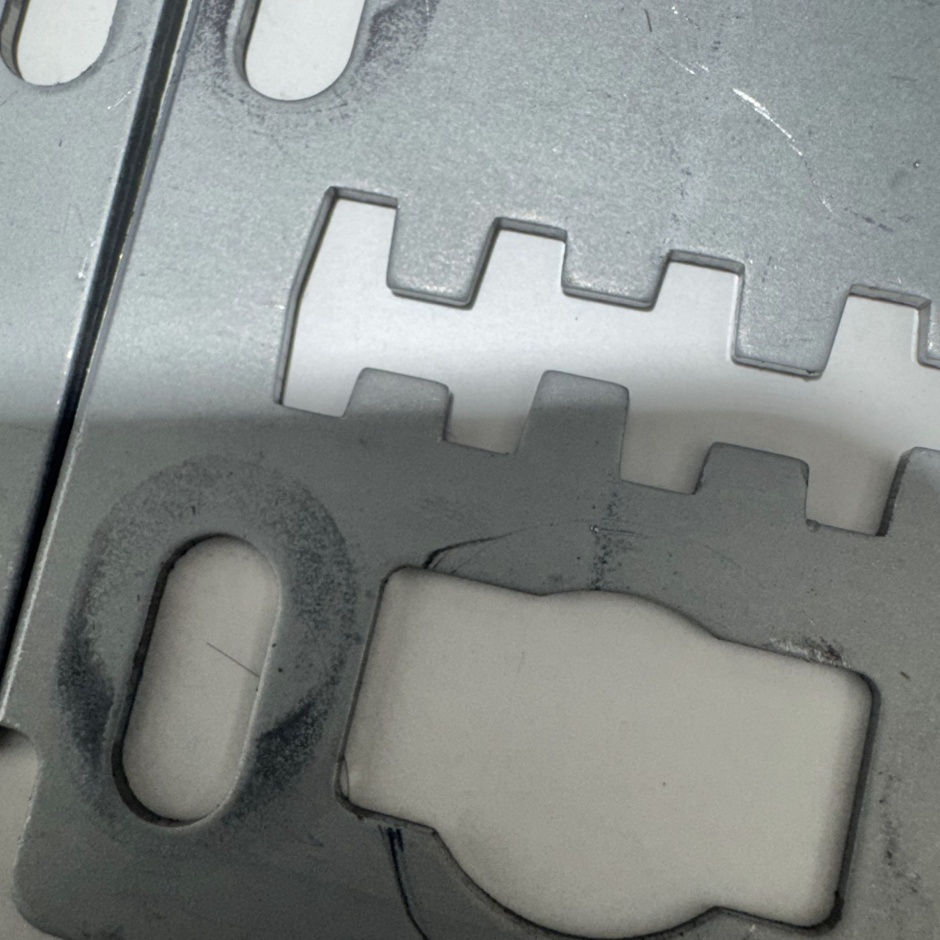

Рабочие закраины, с которыми взаимодействует ключ имеет радиусную форму и низкий уровень шероховатости, нарезка секретов самого ключа тоже имеет радиусное закругление, это обеспечивает плавность в работе пар и минимизирует трение. Каждая сувальда имеет отдельную проволочную возвратную пружину диаметром 1 мм, концы которых загнуты под углом приблизительно 130-140 градусов и опираются на корпус запорного устройства, не врезаясь в него острыми кромками, другой конец пружины запрессован в правый или левый угол сувальды посредством деформации металла сувальды, сами пружины от удара не деформированы, пружины имеют довольно жесткий возвратный потенциал. Такая жесткость, по словам производителя, обеспечивает защиту от манипуляций отмычками. Замок 4-х ходовой, соответственно и кодовых выступов на каждой сувальде по 4 пары. Кодовые выступы имеют трапецеидальную форму, их угол у основания приблизительно 100 градусов, что вписывается в ГОСТ. Несмотря на наличие ложного паза на стойке хвостовика засова на сувальдах их нигде нет, что снижает охранные свойства замка. Зазор между кодовыми выступами сувальд равен 4.7 мм, при толщине стойки 4 мм, таким образом зазор между кодовым выступом и стойкой составляет 3.5 мм с каждой стороны. Между каждой сувальдой стоят 4 дистанционные шайбы толщиной 0,25 мм. Последняя сувальда особенная, ее толщина равна 1.3 мм, она не взаимодействует с ключами прямым образом, а через фланец, который прикручен двумя винтами к поворотной ручке, она не формирует секретность и не участвует в работе замка при управлении им с внешней стороны.

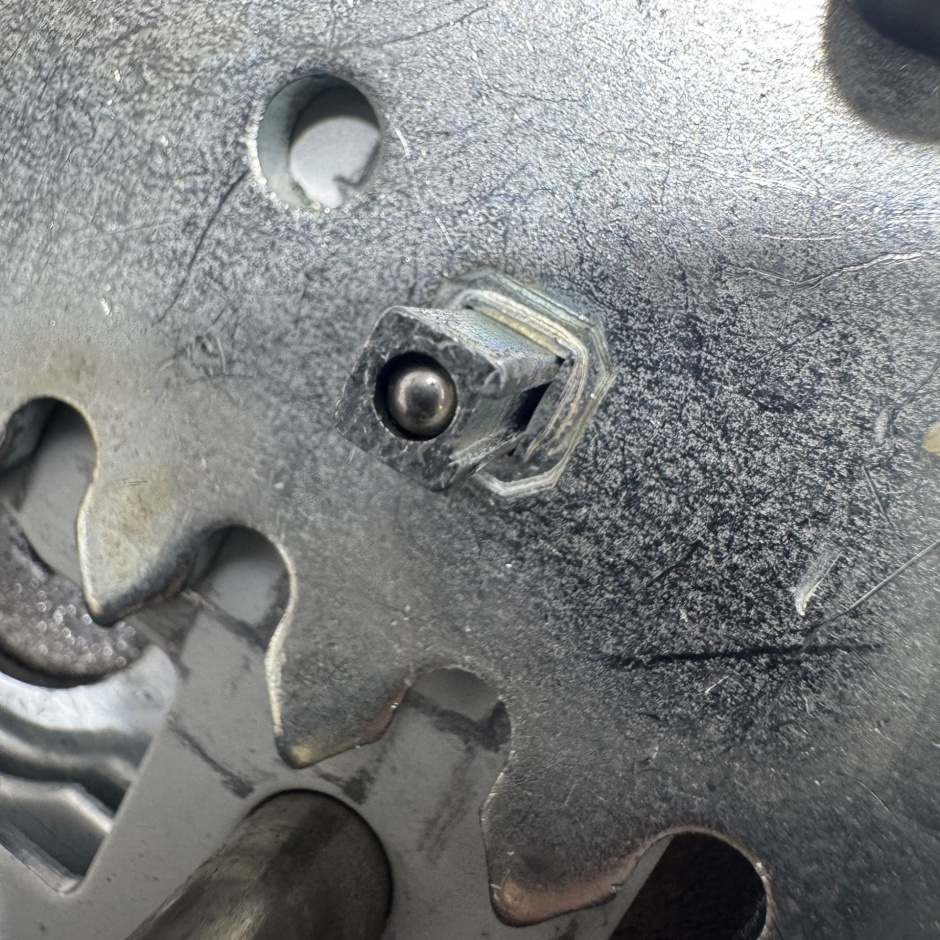

Стойка хвостовика в сечении является квадратом 4 на 4 мм, имеет защиту от высверливания в виде завальцованного вращающегося шарика. Присутствует ложный паз, которых нет на сувальдах. Стойка имеет интерференционную посадку, т.е. закреплен на хвостовике таким же способом как и пружины на сувальдах – раскерновкой, поэтому стойка не качается и довольно жестко зафиксирована.

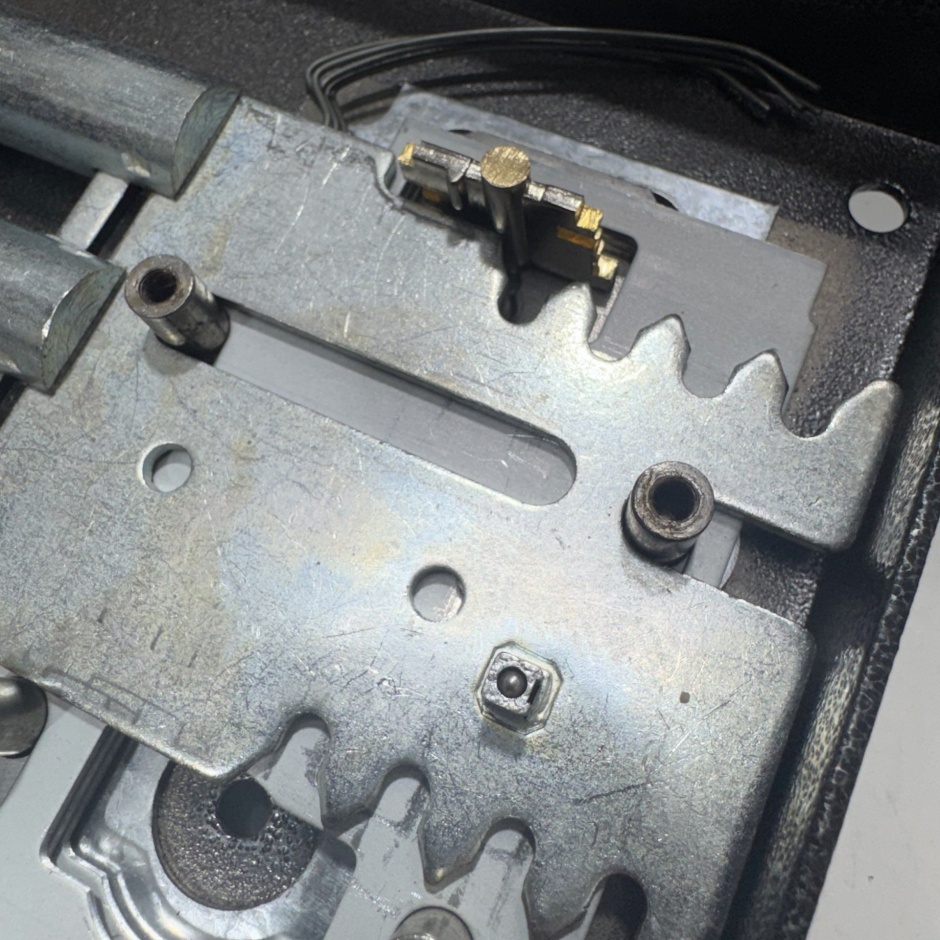

Центральное положение в замке занимает хвостовик толщиной 2.5 мм, который имеет две зубчатые рейки засова, одна из них взаимодействует с постоянным ключом, а другая с индивидуальным ключом владельца. Хвостовик перемещается в горизонтальной плоскости базируясь на 2 направляющих штифта, которые являются общими и для сувальд и для хвостовика. На хвостовике присутствует 2 технологических отверстия диаметром 5 мм для позиционирования заготовки при производстве этой детали.

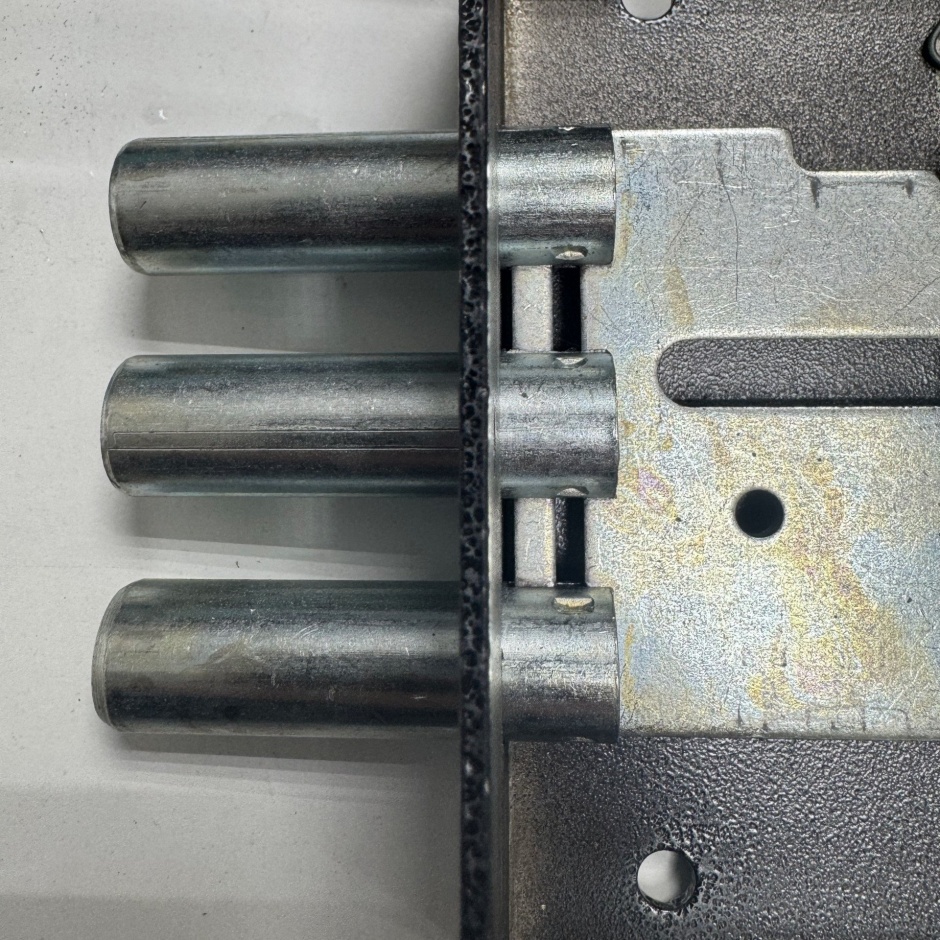

Засов состоит из 3 ригелей, диаметр каждого из них 16 мм, а общая длина 55 мм, 40 мм выходят за корпус, а 15 мм остаются в корпусе, что защищает замок от взлома отжимом. Ригеля стальные, цилиндрической формы, каких-либо дополнительных элементов защиты от перепиливания нет. На торцевых кромках ригелей есть фаска. В выдвинутом положении зазор между корпусом и ригелями минимальный. Ригеля соединены с хвостовиком методом ударной деформации.

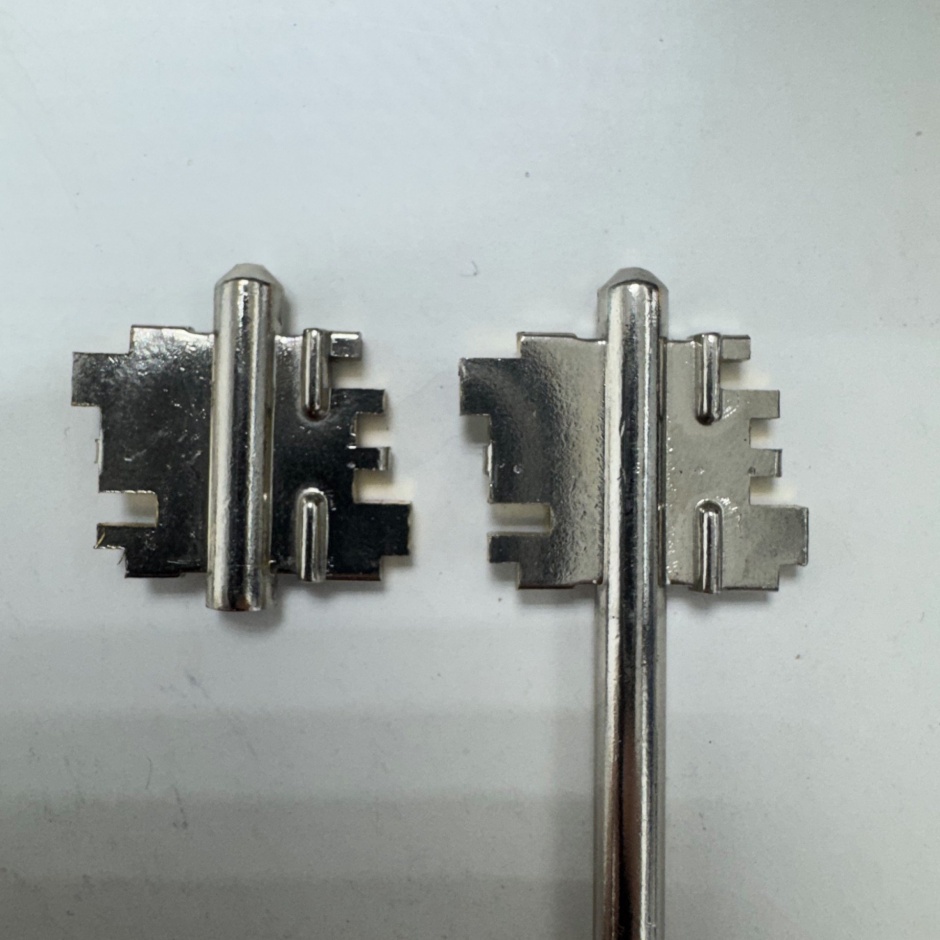

Ключ латунный с гальваническим никелевым покрытием, двухбородочный, его длина 105 мм, диаметр попереченого сечения стержня 5 мм, толщина бородок 2.4 мм, ширина каждой бородки 17.8 мм, головка овальной формы с отверстием, на одной стороне ручки указано название производителя, а на другой номер телефона и графический символ телефона. На одной бородке присутствует направляющая для правильного позиционирования ключа в скважине, в средней части направляющая имеет зазор, именно в этом месте ключ вступает во взаимодействие с гребенкой засова. У основания бородок ключа присутствует 4 небольшие проточки, которые призваны снизить трение при соприкосновении ключа с корпусом замка. Носик имеет фаску. Штамповка ключа выполнена качественно и не имеет значительных ее следов. Ключ несимметричный, что затрудняет его визуальное считывание, все секреты независимы друг от друга. Ключ состоит из 4 типоразмеров секретов. Поскольку рабочие закраины сувальд имеют оконный тип двух типоразмеров, то суммарный размер противоположных секретов ключа так же имеет 2 величины – 18 и 22 мм, однако те секреты, которые находятся у носика ключа имеют суммарный размер 16 мм, именно они позиционируются в круглом окне последней сувальды, которая фактически не является кодовой, а в постоянном ключе именно эти секреты приводят движение фланец поворотной ручки, который переводит замок в «ночной» режим. Внутренний ключ имеет ту же конфигурацию секретности, что и индивидуальный ключ владельца, однако он имеет значительно укороченный стержень без головки, его позиционирование в замке происходит посредством установки ключа в отверстиях корпуса замка диаметром 5 мм. Несмотря на оконный тип сувальд взаимодействие ключа с их рабочими закраинами является односторонним как в классических сувальдных замках, производитель же считает, что взаимодействие происходит сразу двумя бородками, однако двухстороннее взаимодействие предполагает, что при повороте ключа одна бородка поднимает часть сувальд, а другая в то же время опускает, далее сувальды образуют проходной паз для стойки и происходит продвижение засова.  В данном случае все сувальды поднимаются только одной стороной бородки, в это же время вторая бородка не принимает никакого участия и даже не контактирует с закраиной окна сувальды.

Ключи к замкам Керберос 112 серии возможно сделать у нас в мастерской «Ключ от всех дверей» по адресу Каменоостровский проспект, 40.

Автор статьи: Фаиль Кутлугильдин
