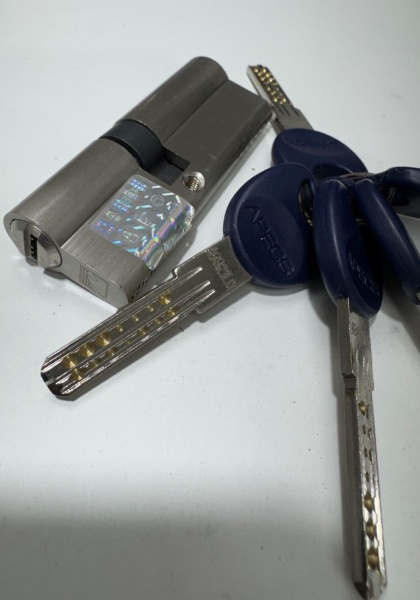

Цилиндр Apecs серии CD, который мы будем разбирать уже стоял в дверях и использовался, произведен он в Китае, его длина составляет 80 мм (45\35 мм). Комплектация включает в себя сам цилиндр, монтажный ключ, перекодировочный ключ, 5 основных ключей и винт крепления.

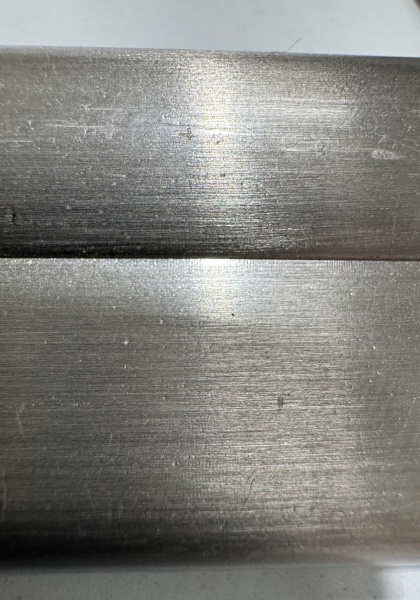

Производитель заявляет, что цилиндр сертифицирован по 3 классу по ГОСТ Р 5089-2011. Механизм секретности является штифтовым двухрядным. Тип корпуса цилиндра – двухсторонний евроцилиндр (ключ-ключ). Корпус сделан из латуни, поверхность которой покрыта сатинированным никелем, поэтому он имеет матовую текстуру, такое покрытие защищает металл от коррозии.

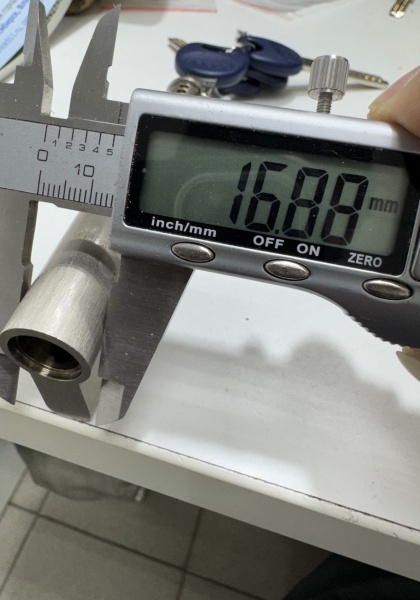

Действительные размеры цилиндра находятся в пределах допуска +-0,1 мм относительно номинальных значений по стандарту DIN, что говорит о неплохом качестве исполнения деталей. Отверстие крепления цилиндра имеет диаметр 4 мм.

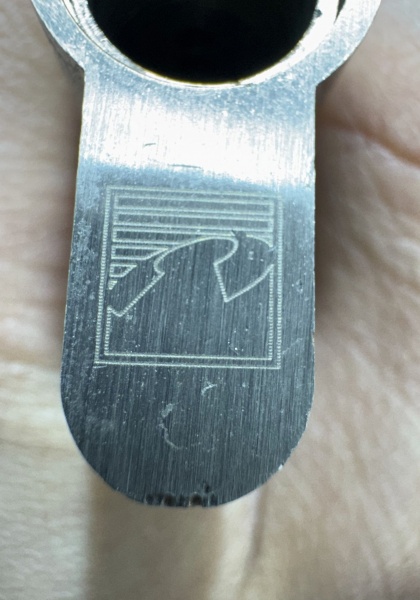

На торцах цилиндра выгравированы логотипы, что на них изображено нам не известно, но с точки зрения безопасности лучше, когда злоумышленник не знает производителя механизма секретности, т.к. это усложняет задачу вскрытия.

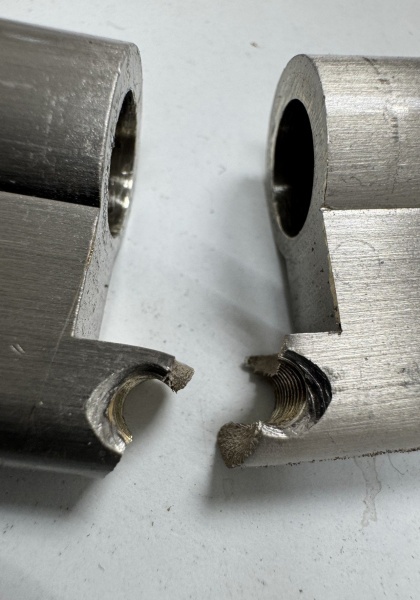

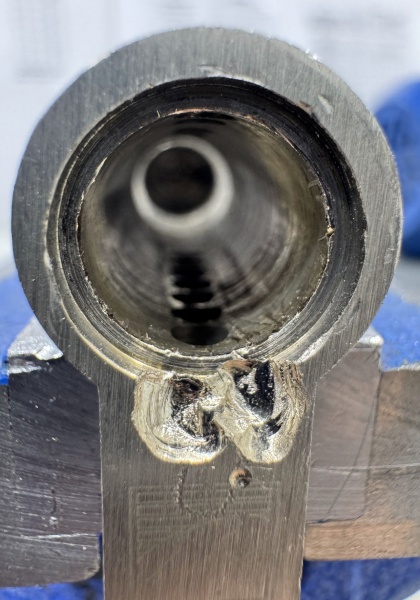

Слабым местом всех цилиндров является его средняя часть, место, где находится крепёжное отверстие под винт, именно там чаще всего цилиндр переламывается при попытках взлома, в данном механизме не предусмотрено специальной защиты для противодействия этому, наш краш-тест показал, что корпус переламывается небольшим усилием гаечного ключа, после чего замок можно открыть чем угодно. Однако этот недостаток можно нивелировать правильной установкой, при которой корпус цилиндра не будет выступать более чем на 3 мм за полотно двери, в таком случае злоумышленнику будет сложнее ухватиться за выступающую часть, так же механизм необходимо защитить дополнительной броненакладкой, помимо всего прочего существуют замки блокирующие запирающий механизм при попытках силового взлома цилиндра.

В корпус запрессован штифт из закаленной стали диаметром чуть больше 1 мм, этот элемент механизма защищает его от высверливания. Наши попытки просверлить корпус обычным HSS сверлом на 3.5 мм не увенчались успехом.

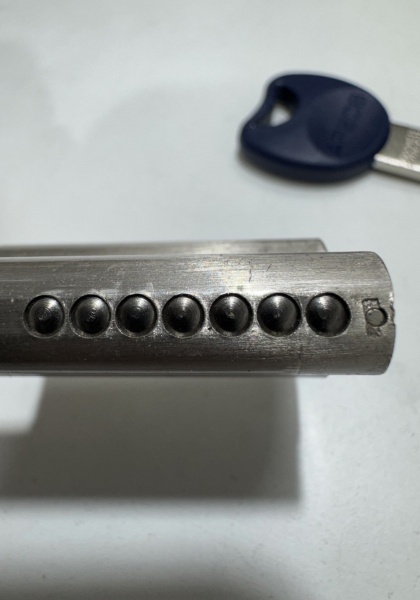

7 штифтовых каналов закрыты латунными заглушками диаметром 3 мм.

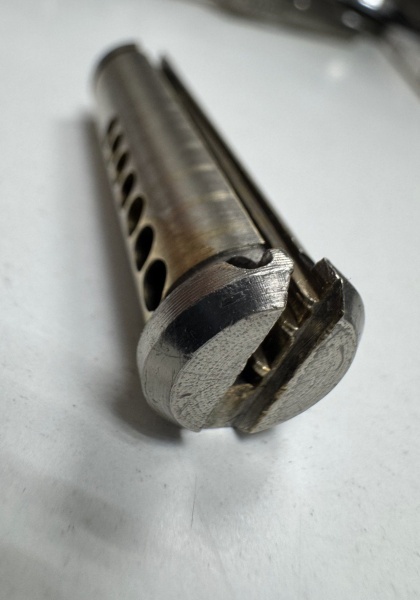

Сердечник (плаг, ротор) цилиндра так же латунный, с корпусом он соединен стальными скобами, которые удерживают его в цилиндре, на торце сердечника запрессованы еще 2 небольших стальных закаленных штифта от высверливания. Профиль ключевой скважины нестандартный, если в большинстве цилиндров бюджетного сегмента профиль имеет по 2 выступа сверху и снизу, то тут их по 3, поэтому все виды заготовок для ключей с 2 пазами сюда не войдут. Это даёт преимущество такому цилиндру в том смысле, что несколько усложняется подбор инструмента для вскрытия ударным методом или самоимпрессией, может быть затруднено быстрое изготовление дубликата ключа. Сердечник имеет 13 каналов под штифты – с одной стороны 6, с другой 7. Каждый канал имеет полочку для удержания кодовых штифтов от выпадения.

Кулачок цилиндра стальной, его главная функция – это передача крутящего момента от ключа к запорному механизму замка, который блокирует двери. Кулачок по отношению к оси цилиндра размещён под углом 25 градусов, как в большинстве других цилиндров. Существует такой способ взлома замка как выбивание или вырывание цилиндра, который крепится к двери только одним тонким винтом, повернутый кулачок призван защитить замок от этого.

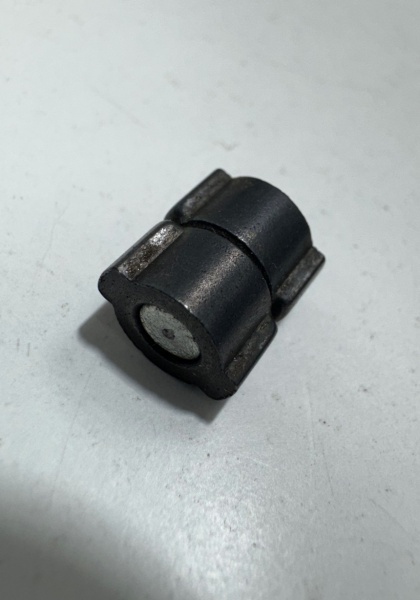

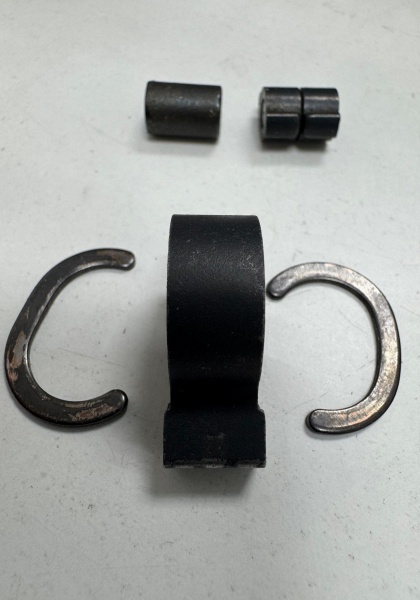

Элемент цилиндра, посредством которого передается усилие с плага на кулачок называется муфтой сцепления, она представляет собой две стальные шайбочки, соединенные между собой расклёпанным штифтом, каждая шайбочка вступает во взаимодействие с кулачком отдельно, в зависимости от того с какой стороны вставлен ключ, поэтому если с одной стороны ключ уже стоит, то с другой стороны цилиндра другим ключом управлять замком не получится.

В цилиндре 13 пар подпружиненных штифтов, 7 из которых стоят снизу и 6 сверху.

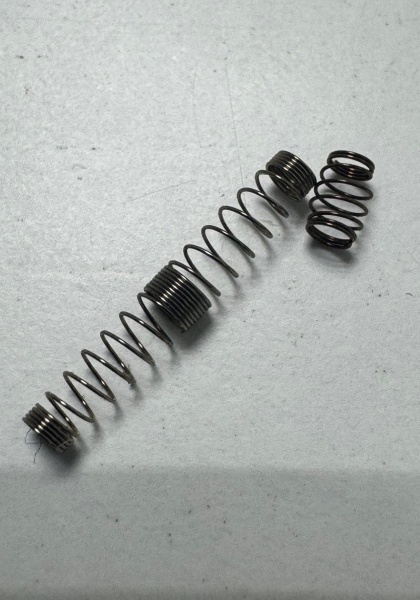

Пружины винтовые стальные, на фото видно, что они обладают небольшим магнетизмом и притягиваются друг к другу. Диаметр пружин переменный, у основания он уже, чем в средней части. По виду воспринимаемой нагрузки являются пружинами сжатия. У нижних пружин в средней части уменьшен шаг витков, так же как на торцевых частях, по всей видимости такая форма обеспечивает большую жёсткость и устойчивость. нижние пружины значительно длиннее верхних, однако функции они выполняют одинаковые, во-первых, пружины, выталкивая опорные штифты на линию разделения плага и корпуса блокируют сам механизм, во-вторых, они сбрасывают набранный ключом код после того, как ключ вынимают из скважины.

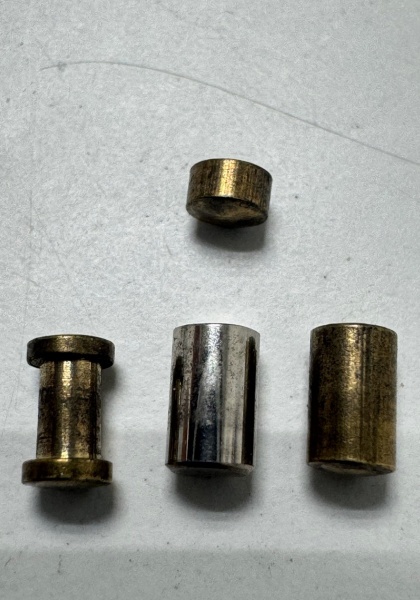

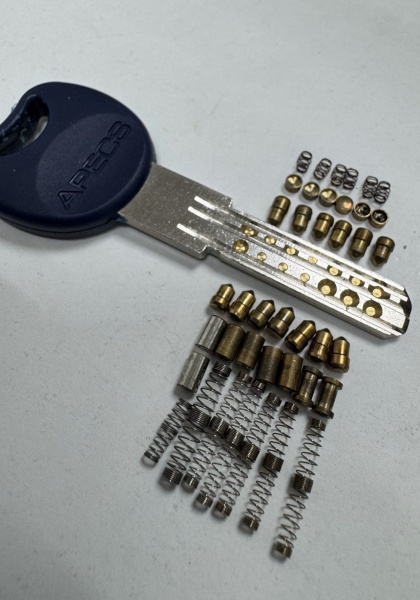

Стопорные штифты (driver pins) в цилиндре так же разные, как и пружины, нижние стопорные штифты имеют 3 вида: 1. Штифты цилиндической формы латунные, 2. Штифты цилиндрические стальные, 3. Штифты с проточкой, т.н. «гантельки». Именно они блокируют механизм цилиндра, если в ключевой скважине нет собственного ключа. Диаметр этих штифтов 2.9 мм, а высота 4.9 мм., оба торца каждого штифта имеет небольшую фаску. Стальные штифты установлены в первом нижнем канале, причем их там сразу два, пружина в этом канале укороченная, они служат дополнительной защитой цилиндра от высверливания. Два опорных нижних штифта имею проточку, что защищает механизм от вскрытия отмычками. Верхние стопорные штифты значительно меньше – их диметр такой же, однако высота составляет 1.6 мм, причем каждый из них имеет углубление, куда устанавливаются пружинки.

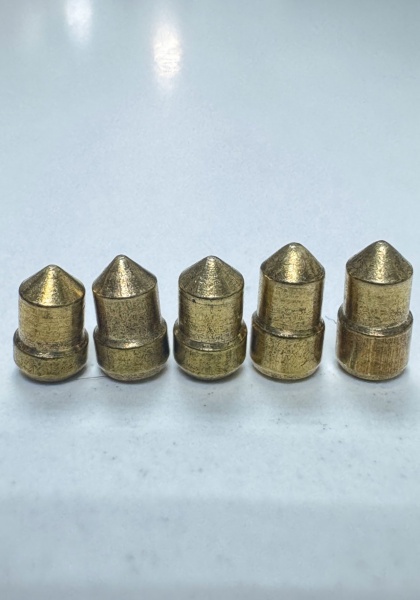

Кодовые штифты (Key pins) имею 5 разных высот, но одинаковый диаметр – в верней части 2.5 мм, в нижней 2.9 мм, сделаны они из латуни, торец штифта имеет фаску, другая сторона конусообразная, именно эта часть вступает во взаимодействие с ключом. Несмотря на то, что цилиндр какое-то время использовался явных следов износа не видно. Исходя из того, что механизм имеет 5 типоразмеров, то можно рассчитать теоретическую секретность, которая составляет 1220703125, практическая секретность значительно ниже, однако все равно это довольно высокие показатели.

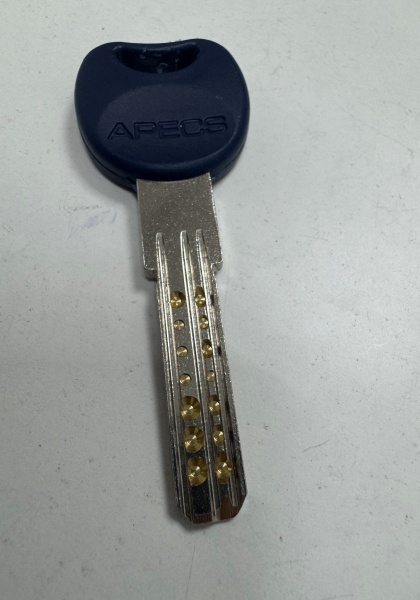

Ключ латунный с никелевым покрытием, головка сделана из пластика, на которой надпись производителя. Шейка ключа удлиненная - это мера для установки на дверь броненакладки. Ключ имеет 2 упора, которые являются базой, относительно которой ключ позиционируется в скважине по глубине. Размеры рабочей части ключа – 31\8.3\2.45 мм. Ключ имеет 3 паза профильной нарезки. Несмотря на то что штифтов в цилиндре 13, секретов на ключе 14, один фиктивный. Секреты ключа имеют увеличенное пятно контакта с кодовыми штифтами.

Исходя из данного анализа можно сделать вывод, что цилинровый механизм Apecs CD имеет довольно много преимуществ, относительно других цилиндров из своего ценового сегмента, это отличное решение при ограниченном бюджете. При правильной установке такой цилиндр будет дольше сопротивляться интеллектуальным и силовым методам взлома, нежели большинство механизмов других китайских производителей.
