В данной статье мы разберём штифтовой цилиндровый механизм секретности Abus x12r, произведенный в Германии. Пару лет он уже был в эксплуатации на одной из дверей в Москве. Цилиндр распространён и в Санкт-Петербурге. Существуют цилиндры с маркировкой m12r или p12r, однако они ничем не отличаются от x12r, кроме головки ключей. Это одна из самых бюджетных моделей линейки цилиндров Abus и в ней нет какой-то высокой степени безопасности как в более дорогих цилиндрах Abus, еще более бюджетные варианты цилиндров – это Abus x6, Abus D6.

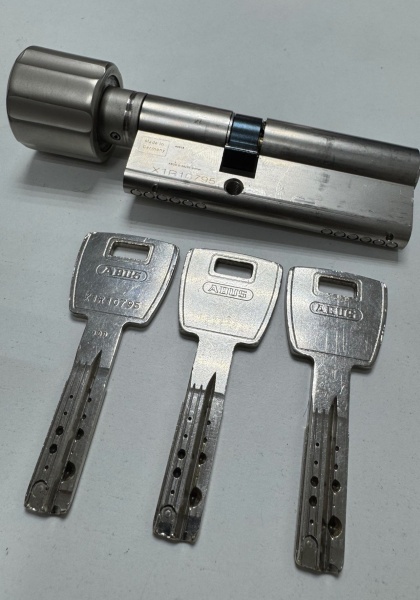

Корпус цилиндра не имеет каких-либо конструктивных особенностей - в поперечном сечении это обычный евроцилиндр в исполнении ключ-вертушка, его общая длина составляет 81 мм, с внешней стороны его длина до середины кулачка составляет 50.5 мм, с внутренней 30.5 мм. Стальной кулачок размещён под углом 25 градусов. Корпус и вертушка сделаны из латуни с качественным никелевым покрытием, которые не имеет сколов и видимых повреждений, не имеет шероховатостей и приятное на ощупь.

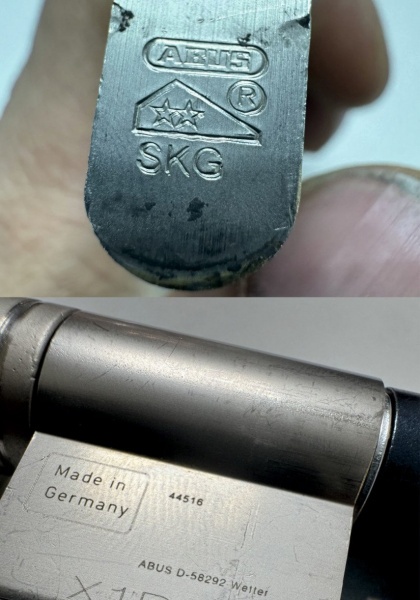

На корпусе выгравирован заводской номер цилиндра, который совпадает с номером на каждом из ключей, рядом надпись Made in Germany и Abus D-58292 Wetter, что является адресом производителя, Веттер это небольшой город в Рурской области Германии. На торцевой части логотип компании, под которым надпись SKG**, что говорит о том, что цилиндр прошел сертификацию в Нидерландах и получил 2 из 3 возможных звёзд, это маркировка, гарантирующая возможность сопротивления цилиндра в течение минимум 3 минут. Примечательно, что несмотря на маленький размер букв все надписи легко считываются, гравировка сделана очень качественно, во многих китайских цилиндрах несмотря на большие размеры букв их трудно считать. На торцах корпуса по обеим сторонам от штифтового ряда установлено по 2 штифта из закалённой стали для защиты цилиндра от высверливания в корпус.

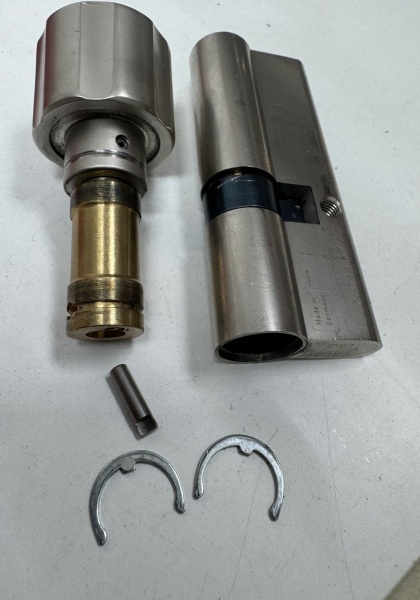

Вертушка цилиндра соединена с приводным кулачком через латунный поводок, в котором установлен стальной штифт, именно он входит в зацепление с кулачком. Поводок вертушки и плаг удерживаются в корпусе посредством стальных пружинных стопорных колец. Все эти элементы вы можете увидеть на фото.

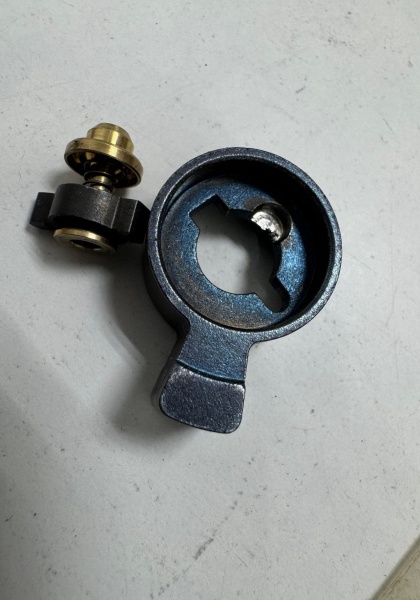

Муфта сцепления в цилиндре уникальная – она имеет пружину, поэтому она не статична, а способна двигаться, что даёт возможность использовать ключ с каждой стороны двери, что невозможно в большинстве других цилиндров, где нельзя управлять замком с одной из сторон, если с другой стороны ключ уже вставлен. Это важно для обеспечения безопасности человека, который оставил ключ в цилиндре с внутренней стороны и случилась какая-либо чрезвычайная ситуация, дверь не придется выламывать или вскрывать замки, если у другого человека окажется ключ от данного цилиндра, сам производитель называет это системой Антипаника. Однако в нами разбираемом варианте «ключ-вертушка» такое сцепление не играет никакой роли, т.к. ключом управляют только с одной стороны.

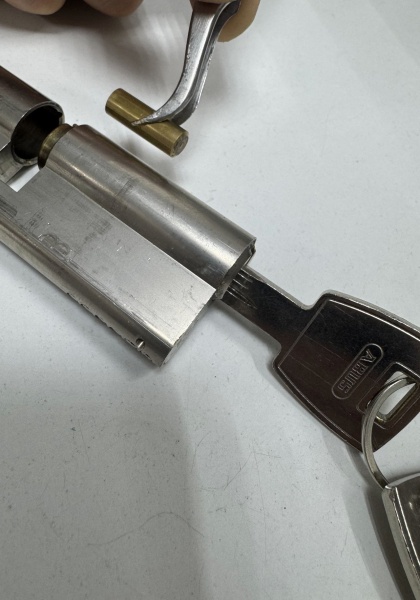

Латунная деталь цилиндрической формы внутри плага является удлинителем ключа, она может быть любой длины, либо вообще отсутствовать, все зависит от того какой длины корпус цилиндра, Ключ при введении в скважину передает усилие на эту деталь, которая в свою очередь давит на муфту сцепления, которая вступает во взаимодействие с кулачком, а кулачок приводит в движение ригель замка.

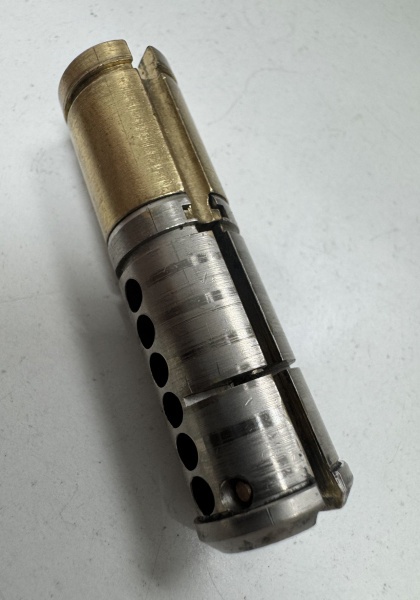

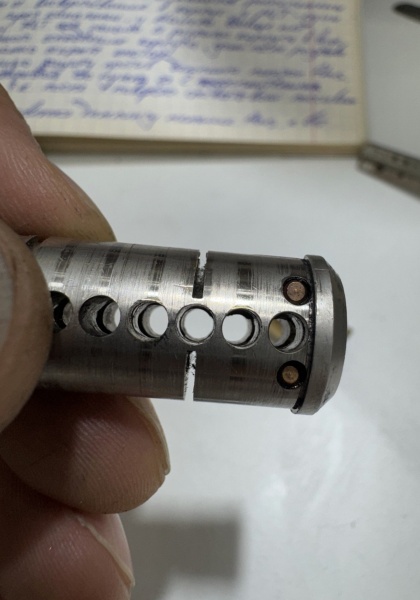

Сердечник цилиндра тоже латунный, представляет собой сборную конструкцию из 2 деталей с пазовым соединением. В нем 4 закаленных штифта, расположенных перпендикулярно ключевой скважине, эти элементы предназначены для защиты ЦМ от высверливания, одного из самых распространенных методов силового взлома. Другим способом является вырывание сердечника из корпуса, когда в него вкручивают инструмент и дергают на себя, защитой от этого взлома служат отфрезерованные канавки у одного из штифтовых каналов, призванные искусственно ослабить плаг – при попытке вырывания выйдет только часть плага, вторая половина останется в корпусе цилиндра. Профиль ключевой скважины имеет парацентрические выступы, что значит выход зубчиков профиля за условную центральную линию скважины, такая форма создается для защиты пинов от проникновения отмычек, однако несмотря на это выступов всего два, к тому же в процессе эксплуатации и постоянном введении ключей эти выступы изнашиваются и становятся меньше, поэтому отмычки туда все же проходят.

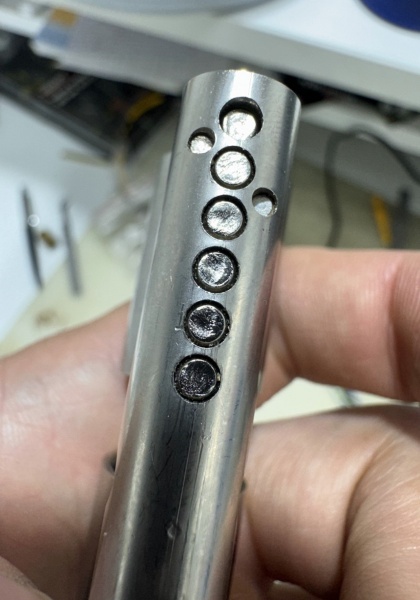

6 каналов под штифты сквозные, фрезеровка выполнена с высоким качеством, нет никаких заусенцев и следов напильника, что часто можно встретить в других цилиндрах, однако этот маленький нюанс имеет большое значение и прямым образом влияет на вскрываемость ЦМ отмычками. ЦМ был в эксплуатации, поэтому по всей поверхности плага видны следы движения штифтов. Диаметр плага составляет 13.91 мм, а диаметр отверстия в корпусе под плаг 14.02, разница 11 соток, что является довольно хорошим показателем, который также влияет на вскрываемость цилиндра манипуляцией.

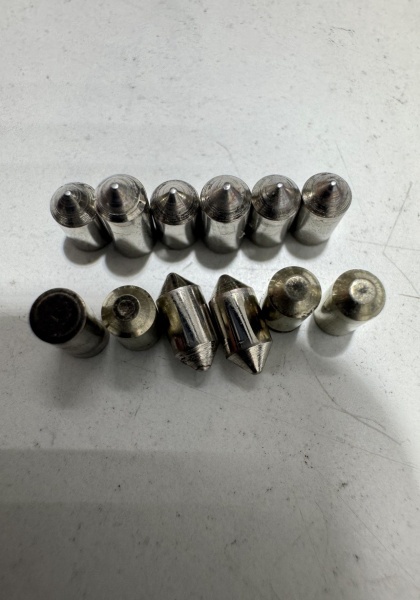

Цилиндр имеет 12 кодовых штифтов в 2 ряда, 6 из них активные (на фото сверху) и 6 условно пассивные (на фото снизу). Активные пины сделаны их закаленной стали, поверхность которых покрыта слоем из NiCuFe для защиты от коррозии, все это призвано стать дополнительной защитой от высверливания. Точность обработки очень высокая: небольшая фаска на торце, что очень сильно влияет на сопротивляемость отмычкам, угол головки штифта довольно острый. Диаметр этих штифтов одинаковый и равен 3,00 мм. Всего типоразмеров в данном цилиндре 6, с шагом 0,35 мм, конкретно в этом цилиндре 4 типоразмера активных пинов с большими перепадами в установке, что также затрудняет манипуляции. Второй ряд штифтов мы назвали условно пассивными, т.к. в изначальном положении, при введении ключа, они играют пассивную роль, т.е. они не стопорят плаг, но они становятся активными, когда цилиндр пытаются вскрыть без ключа при помощи инструмента, когда его уже провернули на 180 градусов, штифты падают вниз и стопорят плаг, становясь тем самым вторым барьером для злоумышленника и увеличивая при этом время вскрытия. Во втором ряду штифтов типоразмера 3 и штифты довольно сильно отличаются друг от друга по форме и назначению. 3 штифта сделаны из мельхиора и отличаются от 3 других стальных по цвету и на пару сотых мм по диаметру. Штифты из мельхиора не имеют острой головки, а при введении ключа устанавливаются просто на поверхность ключа, не падая в секрет, секреты на ключе под этими штифтами не играют никакой роли. Еще 2 штифта имеют заострённую голову с 2-х сторон. Последний штифт совершенно уникальный и характерен только для цилиндров Abus, он имеет постоянную величину и во всех цилиндрах одинаковый, выполняет он роль упора для ключа, на кончике которого отфрезерован секрет особой формы, тогда как в большинстве других цилиндров ключ упирается либо плечиками, либо кончиком. Производитель позиционирует это как защиту от копирования ключа, однако фактически сделать этот упор на дубликате не составляет большого труда. Если убрать этот штифт из цилиндра – ключ будет проходить немного дальше, соответственно остальные кодовые штифты не установятся в нужном положении, а если не сделать фрезеровку на ключе, то ключ не войдет до конца и результат будет таким же.

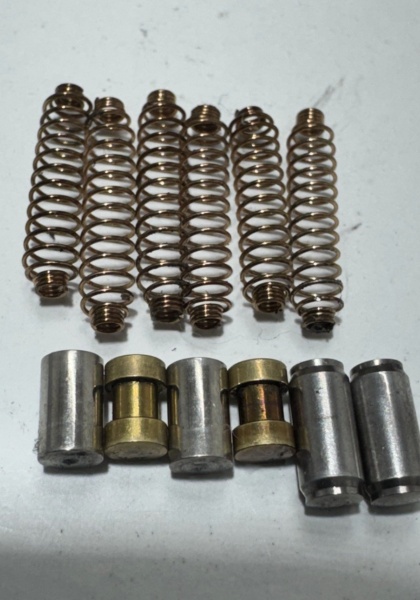

Стопорных штифтов 6 штук, они выполнены в 3 разных формах: форма катушки имеет самый длинный пин, сделанный из нейзильбера, его диаметр 3,10 мм, чуть короче пины из стали, сделанные в форме цилиндра, их диаметр 3,02 мм, еще короче пины из латуни в форме гантелек, с диаметром 3,00 мм. Таким образом, разница между стопорными и кодовыми штифтами в диаметре достигает 0,1 мм, это связано с тем, что штифты сделаны из разных материалов. Разная форма и масса этих пинов усложняет вскрытие отмычками и фольгой, а стальные пины противодействуют еще и сверлению. Фаска пинов совсем небольшая, что говорит о высоком качестве исполнения. Пружины спиральные с уменьшением диаметра и шага на концах.

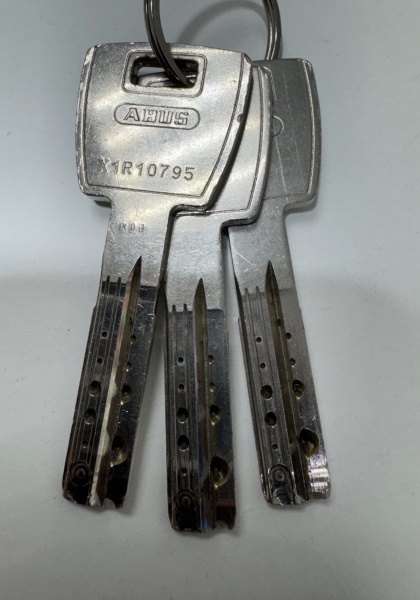

Ключи риверсивные, т.е. возможна работа в цилиндре в любом из двух положений, ввод ключа осуществляется в горизонтальном положении. Ключи сделаны из латуни с никелевым покрытием. Головка ключа может отличаться у разных моделей цилиндров. На кончике выполнена фрезеровка под упорный штифт.

Таким образом, цилиндр имеет высокие характеристики в отношении сопротивляемости различным методам вскрытия, он, конечно, поддается и манипуляциям отмыками и бампингу, но делать это довольно сложно и долго, у него нет защиты от некоторых видов силового взлома, однако это можно нивелировать установкой броненакладки на дверь. Ключи к данному виду цилиндра можно изготовить в мастерской «Ключ от всех дверей» в Санкт-Петербурге по адресу Каменоостровский пр, 40

Автор: Фаиль Кутлугильдин.
